一、 主要参数:

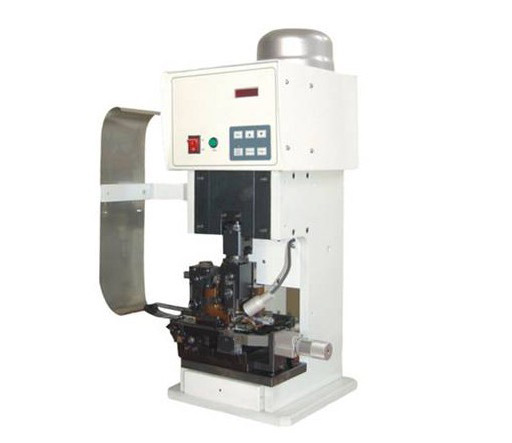

型 号:半自动电动铆压机 SRX——2
公 称 力:1 KN(tf)
滑块行程:40mm
滑块行程次数:250 S.P.m
最大封闭高度:150mm
立柱中心距离:150mm
工作台尺寸:270mm×270mm
电动机功率:370W
外 形 尺 寸(长×宽×高):470mm×320mm×540mm
机 器 重 量:94kg
端 子 架:不锈钢材料、高51CM
二、 结构:
1、 机身:工作台、立柱、机体、横梁、手轮、脚踏开关、端子架。
手轮、升降螺杆与机体组成升降结构。旋转手轮,可以调节机体的高低位置和滑块(铆压模具)的的封闭高度。
机背后部的四个紧固螺母,是为紧固机体于立柱所置,调节机体高低前,应先放松升降螺杆的锁紧螺母,然后放松四只紧固螺母,调节后,必须报松开的螺扣全部拧紧,防止工作时松动移位,损坏模具。一般的,我司出厂前已调节好,无须随意调节。
2、 传动
曲轴通过连杆使滑块产生往复运动,电机通过三角带牵动飞轮通过由滚柱、六角凸轮、联轴节、离合器外皮和轴承组成结构,驱动器曲轴进行工作。
3、 滑块
滑块是在曲轴的传动下进行铆压的。
4、 操作装置
有自动连铆压、脚踏开关控制铆压、手柄控制铆压
